左心耳夹闭系统

project details

这款产品采用流线型的设计语言,适合的尺寸以及两侧的勾手让医生在舒适使用的同时,两侧的硅胶可以防滑。

这款产品适用于同期进行心脏外科手术的房颤患者封闭左心耳。医生通过左心耳夹闭输送系统将心耳夹输送到左心耳。心耳夹通过心耳夹输送系统到患者左心房中,需将心耳夹留在患者体内。

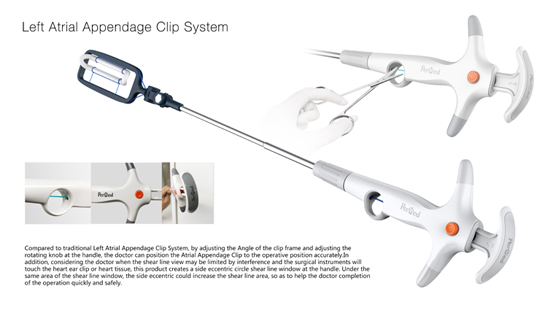

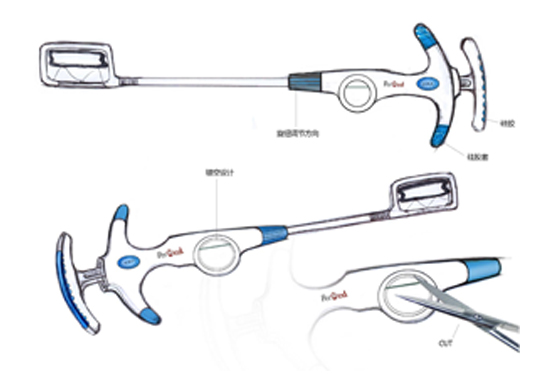

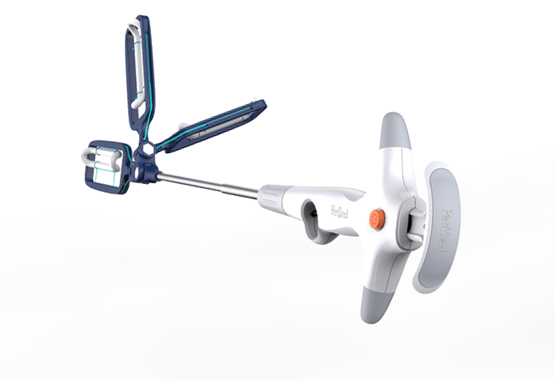

此款产品相较于市面上的同类产品可以调整心耳夹固定架角度和握持手柄角度,以保证心耳夹夹臂与心耳根部宽度基本平行。此时按下释放按钮闭合心耳夹,术者剪线将心耳夹脱离固定架留在患者体内。考虑到临床部分手术为体表小切口手术,术者剪线操作可能会受到视野干扰以及手术器械会触及心耳夹或心脏组织导致意外发生,此产品设置了前后端均可剪线。并将输送系统的手柄处的剪线窗设计为偏心的方式,为术者手术刀剪线预留出了足够的位置,相比于同类产品这个设计细节为医生增大了视野,一定程度上提高了手术的安全性。

project summary

client name
卡地美得医疗科技
launch date
2017.02.08
services
用户体验设计,工业设计,结构设计,人机工程设计
